التصميم المُستعان بالحاسوب
نمذجة ثلاثية الأبعاد باستخدام برامج التصميم
مقدمة
يُعرف التصميم المُستعان بالحاسوب (تصميم بالحاسوب) بأنه استخدام برامج حاسوبية لمساعدة المصممين في تطوير وإنشاء النماذج الهندسية ثلاثية أو ثنائية الأبعاد. يُستخدم هذا الأسلوب بشكل واسع في مجالات الهندسة، العمارة، تصميم المنتجات، وتصنيع الآلات، حيث يسهم في تحسين دقة التصميم وتقليل زمن التطوير.
أهمية التصميم المُستعان بالحاسوب
- زيادة الكفاءة والدقة
- تسريع عملية التصميم
- إمكانية التعديل والتحسين
- تحسين التعاون
- المحاكاة والتحليل
أنواع البرامج
- برامج الرسم ثنائي الأبعاد
- برامج النمذجة ثلاثية الأبعاد
- برامج النمذجة المعمارية
مكونات النظام
- العتاد الحاسوبي
- البرمجيات المتخصصة
- الأجهزة المساعدة
تطبيقات التصميم بالحاسوب
- الهندسة الميكانيكية
- الهندسة المعمارية
- تصميم السيارات والطائرات
- الصناعات الإلكترونية
مثال باستخدام برنامج حر للتصميم
الخطوة 1: إعداد المشروع
- 1افتح البرنامج وأنشئ مستندًا جديدًا.
- 2حدد وحدة العمل تصميم الجزء.
- 3اختر "إنشاء جسم جديد" ثم "إنشاء رسم تخطيطي".
- 4حدد المستوى س-ص كبداية للرسم.

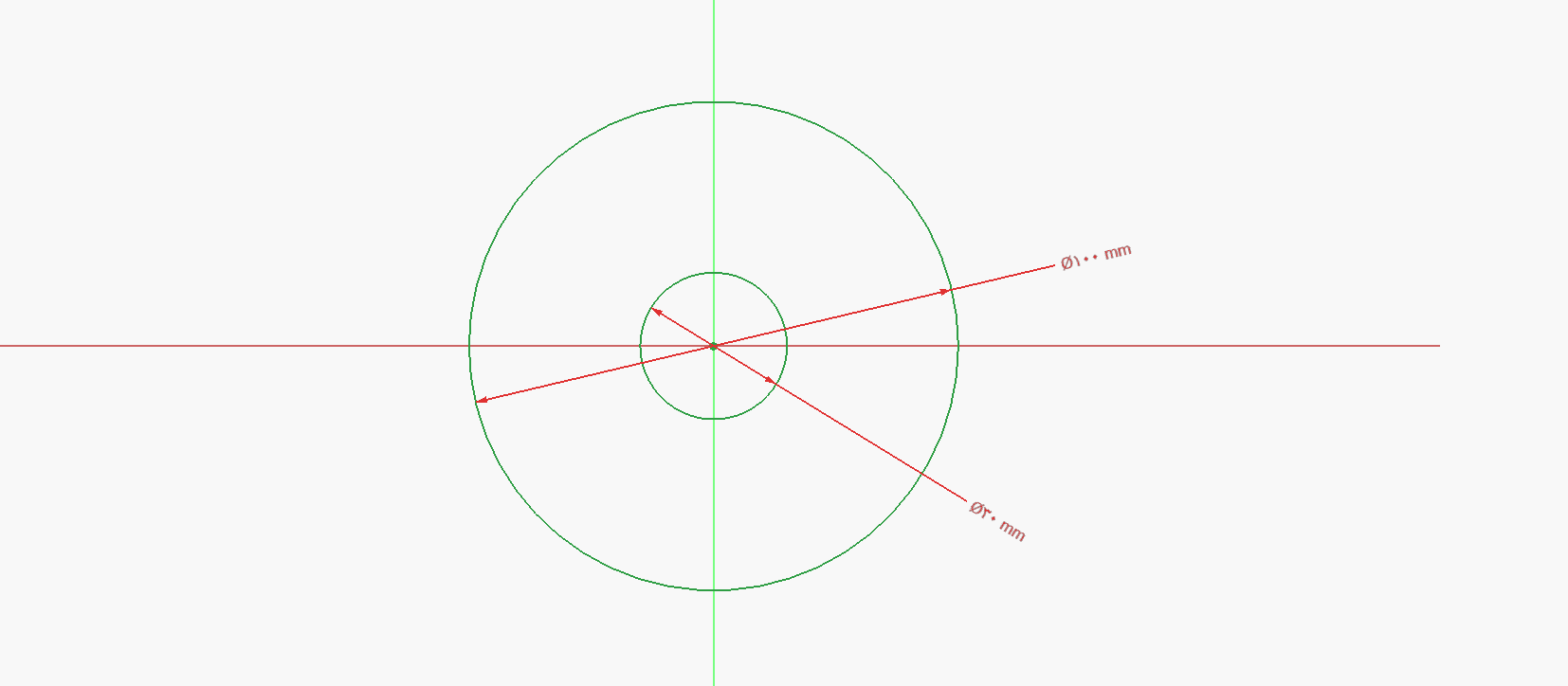

الخطوة 2: إنشاء الرسم التخطيطي
- 1اختر أداة "دائرة".
- 2ارسم دائرة قطرها 100 مم في مركز المحور.
- 3ثبّت المركز في نقطة الأصل.
- 4أضف دائرة داخلية بقطر 30 مم.

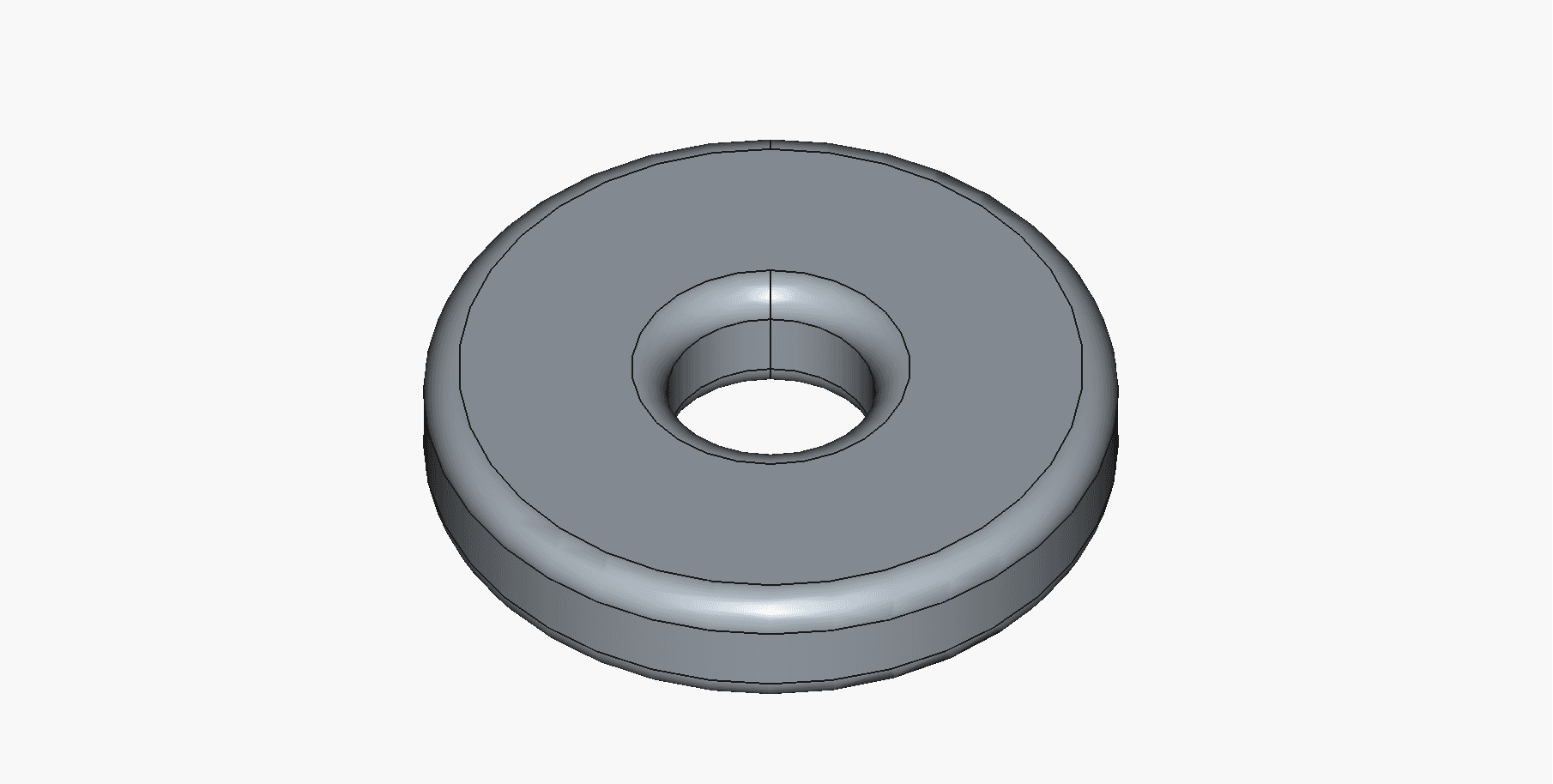

الخطوة 3: النمذجة ثلاثية الأبعاد
- 1استخدم أداة البثق لرفع الدائرة بارتفاع 20 مم.
- 2استخدم أداة الحفر لعمل فتحة داخلية.
- 3طبّق تدوير الحواف بـ 5 مم.

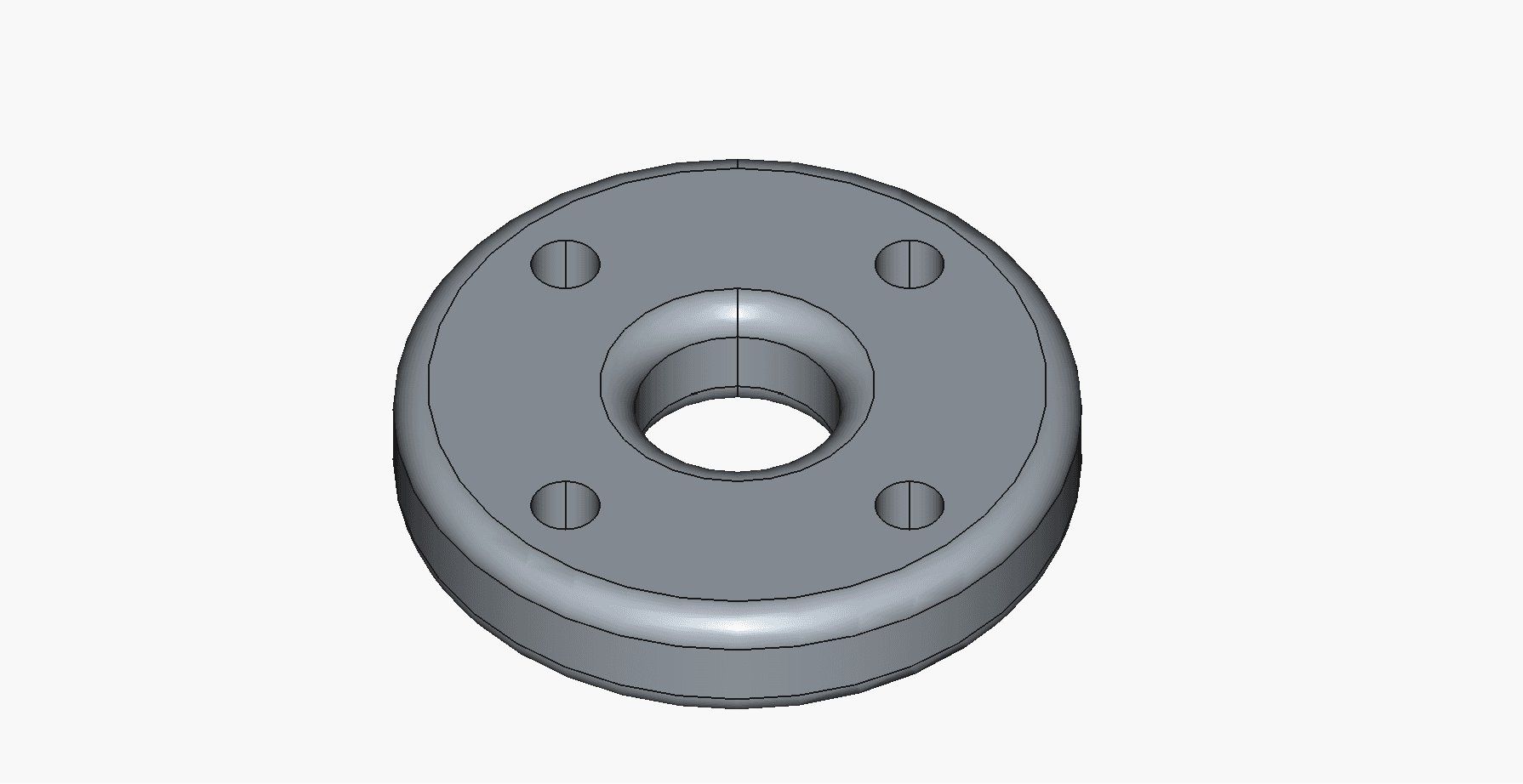

الخطوة 4: إضافة فتحات التثبيت
- 1أنشئ رسمًا على السطح العلوي.
- 2ارسم أربع دوائر قطرها 10 مم.
- 3حدّد المسافة بينها (70 مم).
- 4استخدم الحفر لجعلها تمر حتى الأسفل.
الخلاصة: من خلال هذا المثال، يتضح كيف يمكن للبرنامج أن يسهل تصميم قطعة صناعية متوسطة التعقيد بدقة وفعالية.
خاتمة
أحدث التصميم المُستعان بالحاسوب نقلة نوعية في مجالات الهندسة والتصميم، مما أدى إلى تحسين جودة المنتجات وتقليل تكاليف الإنتاج. مع التطور المستمر في التكنولوجيا، أصبح هذا النوع من التصميم عنصرًا أساسيًا لا غنى عنه في معظم الصناعات الحديثة.
ألفاظ
- تصميم بالحاسوب: CAD
- برنامج حر للتصميم: FreeCAD
- تصميم الجزء: Part Design
- المستوى س-ص: XY Plane
- أداة البثق: Pad
- أداة الحفر: Pocket
- تدوير الحواف: Fillet
- وحدة التوثيق الهندسي: TechDraw
- PDF: Portable Document Format
- STL: Stereolithography File Format
